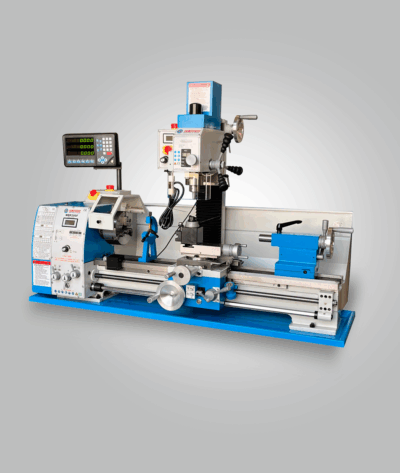

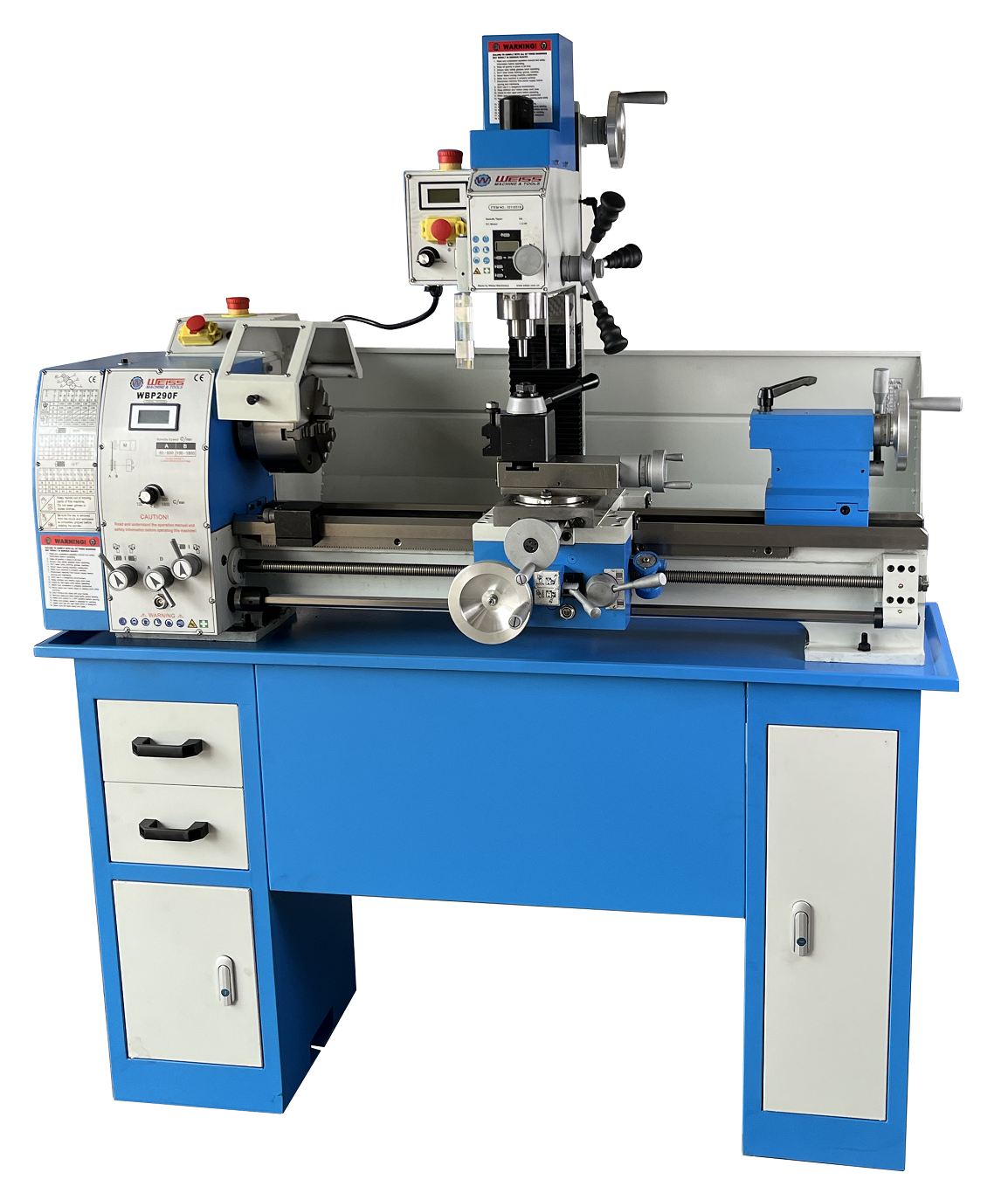

COMBINE TOUR FRAISEUSE D’ETABLI WBP290F
Machine combinée d’établi de grandes capacités
Très bonne précision et rigidité appréciable
Mandrin de grand diamètre, gros passage sur le banc
Banc à doubles prismes rectifié, trempé HF à 52-55HRC
Vitesse de broche ajustable par variateur électronique
Affichage digital de la fréquence de rotation
Boîte d’avances et de filetages sous carter étanche
Avances automatiques sur les 2 axes
Barre de chariotage indépendante
Inverseur mécanique (balladeur en bain d’huile) pour filetages à gauches
Blocage de la poupée mobile par excentrique
Réglage possible du jeu sur les 3 coulisses
Gestion indépendante de la tête de fraiseuse

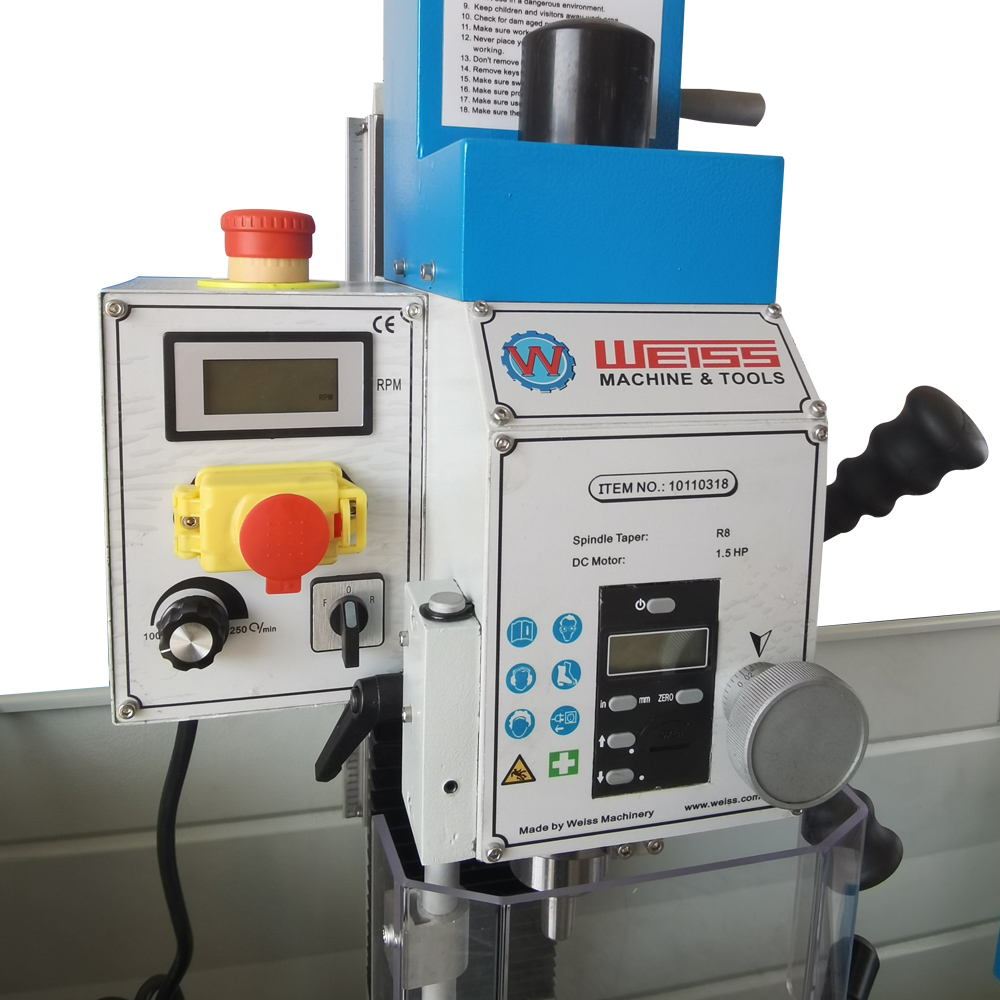

Descente fine micrométrique avec affichage digital de la position de la broche
Tête inclinable à +/-90°
Utilisation possible de l’avance automatique en fraisage
Photos non contractuelles
DOCUMENTATION TECHNIQUE
VIDEO TECHNIQUE
Lire la vidéo
4 286,00€ HT
Questionsfréquentes.
Quelle différence entre « moteur asynchrone – boîte de vitesses – moteur brushless – variateur » ?
Quelles sont les normes de montage des mandrins sur les broches des tours Weiss ?
Quelles sont les normes de montage des mandrins sur les broches des tours Weiss ?
Description
| Nom commercial | WBP290F | ||||
| Référence Weiss | 10110316 | ||||
| Distance entre-pointes | 750mm | ||||
| Diamètre de passage maxi sur le banc | 290mm | ||||
| Diamètre de passage maxi sur la coulisse transversale | 170mm | ||||
| Largeur du banc | 180mm | ||||
| Cone de la broche | CM5 | ||||
| Ajustage de la vitesse de broche | Variable par potentiomètre | ||||
| Plage de vitesse de rotation | 50-1800trs/min | ||||
| Plage de vitesses d’avances transversales | 0.02-0.28mm/tr | ||||
| Plage de vitesses d’avances longitudinales | 0.07-0.40mm/tr | ||||
| Plage de filetages Withworth | 8-56 filets au pouce | ||||
| Plage de filetages métriques | 0.2-3.5mm | ||||
| Course du chariot supérieur | 50mm | ||||
| Course du chariot transversal | 140mm | ||||
| Course du fourreau de contre-poupée | 80mm | ||||
| Cone du fourreau de contre-poupée | CM3 | ||||
| Moteur et voltage | 1500W (2HP) – 230V monophasé | ||||
| Tête de perçage/fraisage | |||||
| Capacité maxi en perçage | 25mm | ||||
| Capacité maxi en rainurage | 16mm | ||||
| Capacité maxi en surfaçage | 63mm | ||||
| Nez de broche | CM3 | ||||
| Course de la broche | 50mm | ||||
| Plage de vitesse de rotation | 50-2500trs/min | ||||
| Distance maxi broche-table | 320mm | ||||
| Inclinaison de la tête G et D | ±90° | ||||
| Moteur et voltage | 1100W – 230V monophasé | ||||
EQUIPEMENT STANDARD:
– Mandrin 3 mors Ø160mm (mors M1 et M2)
– Nez de broche Camlock D1-A4
– Tourelle 4 positions
– Mandrin de perçage à clé 0.5-13mm
– Pointes sèches
– Protecteur mandrin asservi
– Tôle arrière anti-projections
– Montre à retomber dans le pas
– Butée de traînard débrayable
– Bac de récupération de copeaux
– Jeu de pignons pour filetages et avances
– Bac de récupération des copeaux et huile de coupe
– Documentation technique
Informations complémentaires
| Poids | 240 kg |
|---|---|
| Dimensions | 1400 × 780 × 1070 mm |
| Configuration Technique | Standard, Visu3axes |
