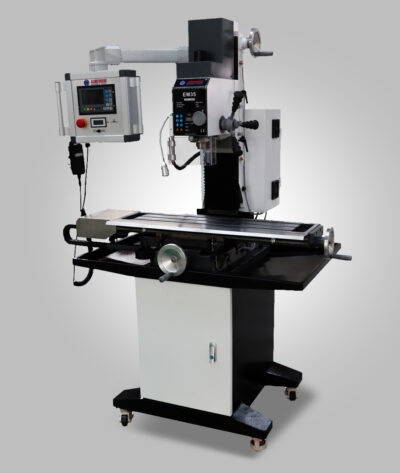

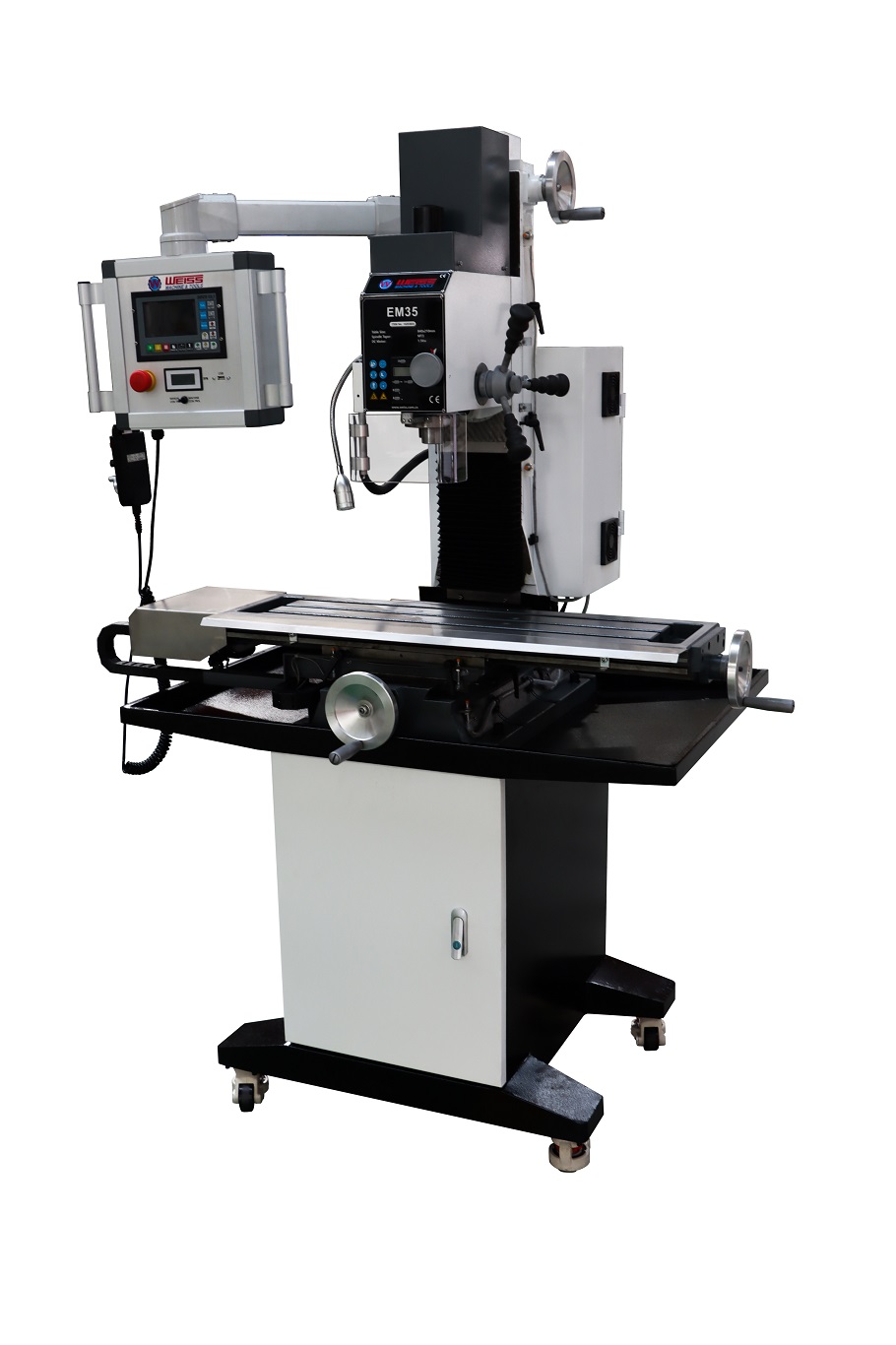

PERCEUSE-FRAISEUSE ELECTRONIQUE EM35
DESCRIPTION DU PRODUIT
Machine de conception inédite permettant de travailler de manière conventionnelle via les manivelles, ou en mode CNC après commutation. Possibilité de charger un code ISO (généré par un logiciel de FAO ou crée directement par l’opérateur en saisie manuelle sous éditeur de texte) via le port USB.
Gage de précision lors des cycles automatiques, la machine est équipée de vis à billes sur les 3 axes
Fraiseuse d’établi de grandes capacités
Transmission par courroie crantée
Moteur brushless 2hp
Silence de fonctionnement absolu
Très bonne précision et excellente rigidité
Vis à billes montées sur les 3 axes
Table rectifiée, 3 rainures standards
Vitesse de broche ajustable par variateur électronique
Affichage digital de la fréquence de rotation
Jauge de profondeur numérique avec remise à zéro
Descente fine micrométrique ou fonction perçage standard
Réglage possible du jeu sur les 3 coulisses par lardon conique
Photos non contractuelles
DOCUMENTATION TECHNIQUE
4 890,00€ HT
Questionsfréquentes.
Quelle différence entre « moteur asynchrone – boîte de vitesses – moteur brushless – variateur » ?
Quelles sont les normes de montage des mandrins sur les broches des tours Weiss ?
Quelles sont les normes de montage des mandrins sur les broches des tours Weiss ?
Description
CARACTERISTIQUES TECHNIQUES
| Référence WEISS | EM35 |
| Article NO. | 10203835 |
| Capacité maxi en perçage (acier) | Ø32 mm |
| Capacité maxi en fraisage (acier) | Ø20 mm |
| Capacité maxi en surfaçage (acier) | Ø76 mm |
| Dimensions de la table | 840×210 mm |
| Course transversale | 200 mm |
| Course longitudinale | 580 mm |
| Type de nez de broche | CM3 ou SA30 |
| Course de la broche | 70 mm |
| Rainures de table | 3×14 mm |
| Vitesse de rotation de broche | Variable pilotée |
| Plage de Vitesse de broche | 100-2500 trs/min |
| Inclinaison de la tête de fraisage | ±90° |
| Distance du col de cygne | 180 mm |
| Distance maxi nez de broche – table | 470 mm |
| Moteur | 1500W |
EQUIPEMENT STANDARD
– Mandrin de perçage à clé capacité 1 – 16mm
– Controleur NC type DDCS V3.1 3/4 axes
– Vis/noix à billes sur axes XYZ
– Graissage centralisé manuel des glissières par tirette
– Manivelle électronique de contrôle des axes XYZ
– Bac de récupération copeaux et huile de coupe
– Descente fine micrométrique par volant facial
– Cles et outils de service
– Tirant M12
– Affichage LCD de la position broche
– Affichage LCD de la vitesse de rotation
– Documentation technique et certificat CE
Informations complémentaires
| Poids | 240 kg |
|---|---|
| Dimensions | 1050 × 740 × 1150 mm |
