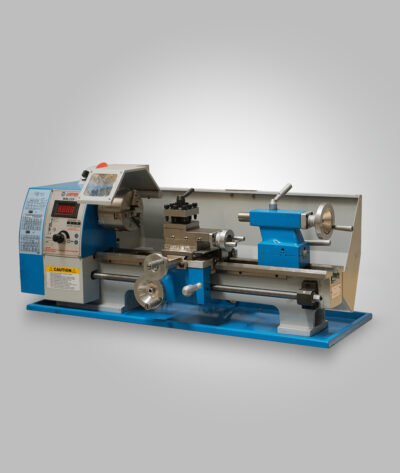

TOUR D’ETABLI WBL210
DESCRIPTION DU PRODUIT
Petit tour d’entrée de gamme, peu encombrant idéal pour modélisme et micromécanique. Son puissant moteur brushless permet de réaliser la plupart des opérations de tournage conventionnel tels tronçonnage, filetage, alésage, chariotage dans l’aluminium et les aciers doux.
Motorisation puissante et coupleuse
Très bonne précision et rigidité appréciable
Banc à doubles prismes rectifié, trempé HF à 52-55HRC
Vitesse de broche ajustable par variateur électronique
Affichage digital de la fréquence de rotation

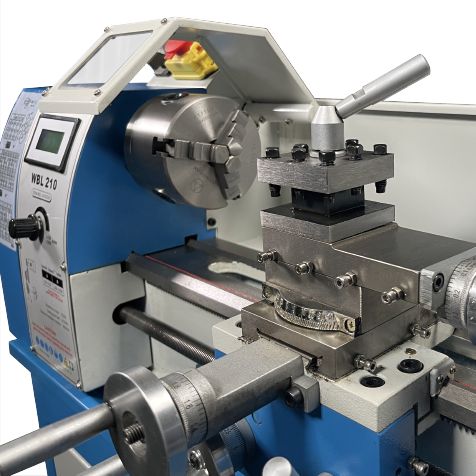

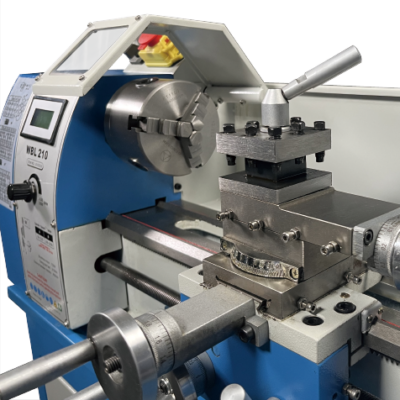

Tambours à friction sur les 3 chariots pour remise à zéro des verniers

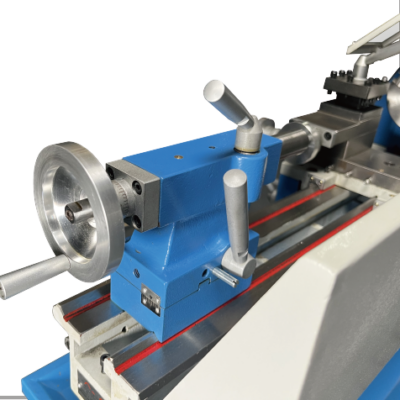

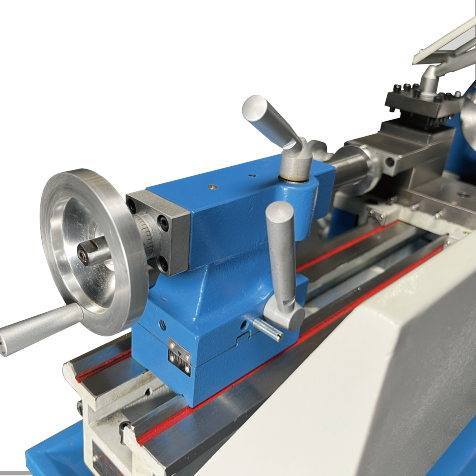

Contre-poupée décalable +/-10mm pour usinage de cônes en automatique
Blocage de la poupée mobile par excentrique
Réglage possible du jeu sur les 3 coulisses
Photos non contractuelles
DOCUMENTATION TECHNIQUE
1 285,00€ – 1 903,00€ HT
Questionsfréquentes.
Quelle différence entre « moteur asynchrone – boîte de vitesses – moteur brushless – variateur » ?
Quelles sont les normes de montage des mandrins sur les broches des tours Weiss ?
Quelles sont les normes de montage des mandrins sur les broches des tours Weiss ?
Description
CARACTERISTIQUES TECHNIQUES
| Nom commercial | WBL210 | ||||||||||
| Référence Weiss | 10103210 | ||||||||||
| Distance entre-pointes | 400mm | ||||||||||
| Diamètre de passage maxi sur le banc | Ø210mm | ||||||||||
| Diamètre de passage maxi sur la coulisse transversale | Ø110mm | ||||||||||
| Largeur du banc | 100mm | ||||||||||
| Cone de la broche | CM3 | ||||||||||
| Ajustage de la vitesse de broche | Variable par potentiomètre | ||||||||||
| Diamètre de passage dans la broche | Ø21mm | ||||||||||
| Plage de vitesse de rotation | 50-2500trs/min | ||||||||||
| Plage de vitesses d’avances | 0.08-0.16mm | ||||||||||
| Plage de filetages Withworth | 10-44 filets au pouce | ||||||||||
| Plage de filetages métriques | 0.5-3mm | ||||||||||
| Course du chariot supérieur | 55mm | ||||||||||
| Course du chariot transversal | 75mm | ||||||||||
| Course du fourreau de contre-poupée | 60mm | ||||||||||
| Cone du fourreau de contre-poupée | CM2 | ||||||||||
| Moteur et voltage | 750W – 230V monophasé | ||||||||||
EQUIPEMENT STANDARD
– Mandrin 3 mors Ø100mm (mors M1 et M2)
– Pointes sèches

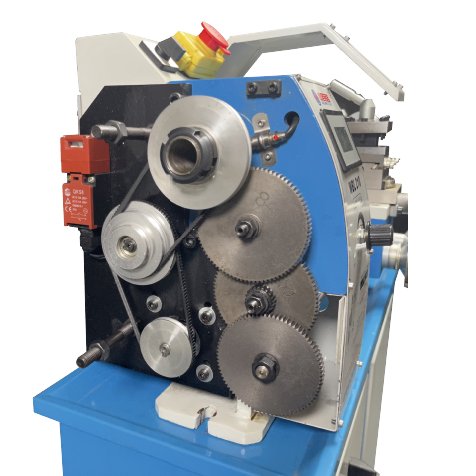

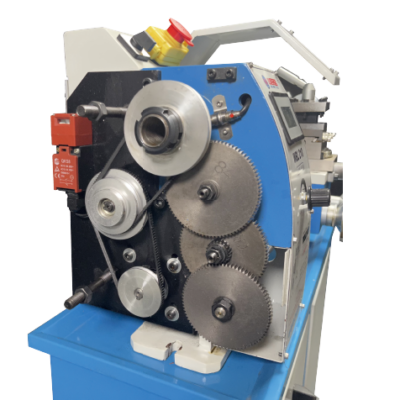

– Jeu de pignons pour filetages et avances
– Bac de récupération des copeaux et huile de coupe
– Documentation technique
Informations complémentaires
| Poids | 71 kg |
|---|---|
| Dimensions | 900 × 480 × 480 mm |
| Configuration technique | Standard, Visu2axes |
