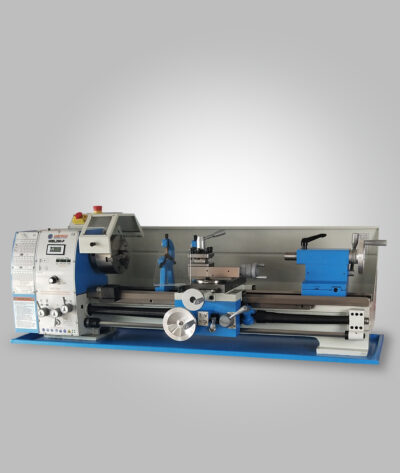

TOUR D’ÉTABLI WBL290F
DESCRIPTION DU PRODUIT
Tour d’établi de grandes capacités, généralement utilisé comme machine d’appoint dans les ateliers de mécanique et services maintenance dans l’industrie. Doté d’un banc massif largement dimensionné, associé à un moteur brushless coupleux et puissant, cette machine autorise de gros travaux dans des matières dures, aciers prétraités, inox etc…

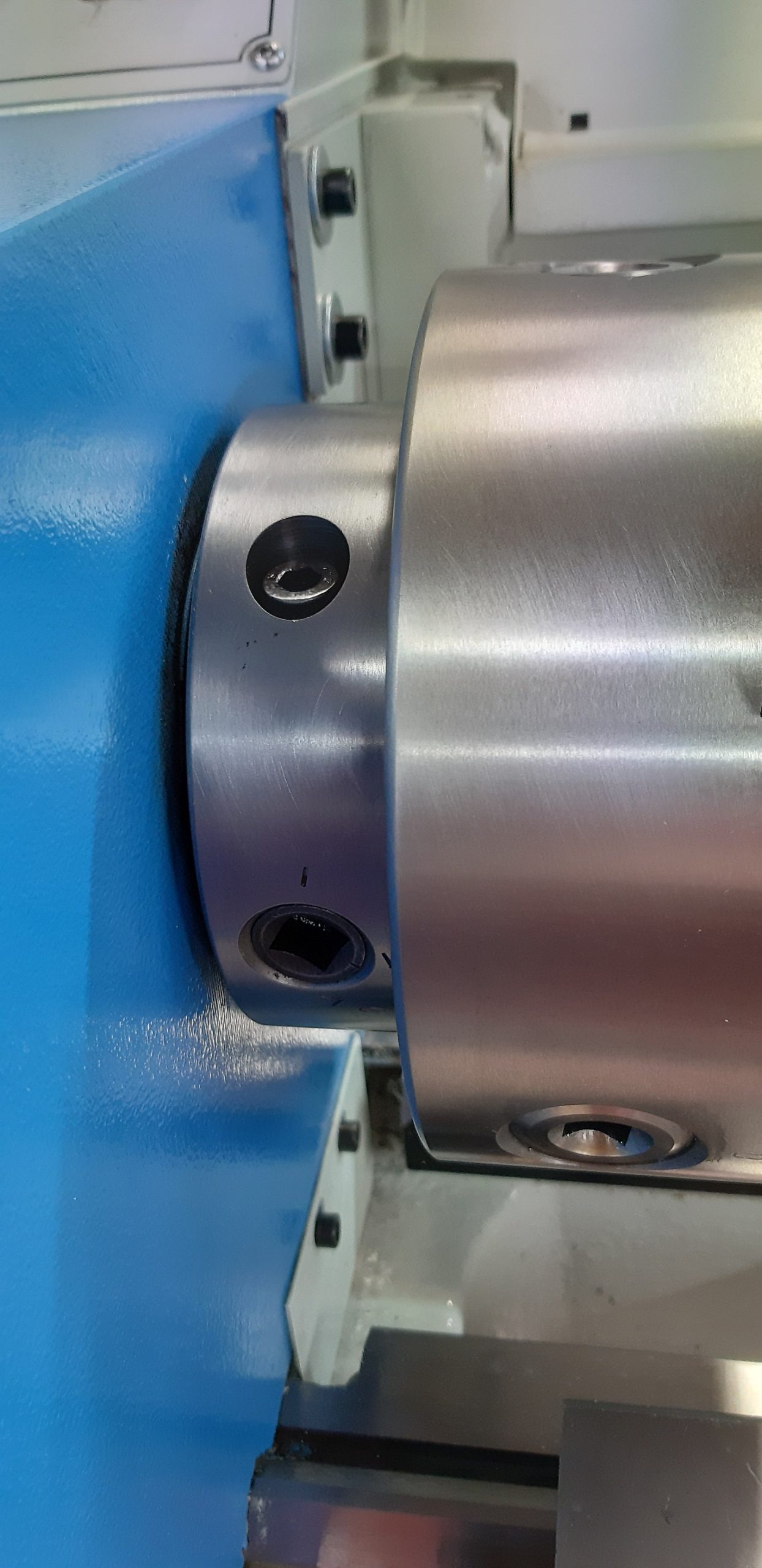

Emmanchement du mandrin sur le nez de broche via Camlock D1-A4
Très bonne précision et rigidité appréciable
Mandrin de grand diamètre, gros passage sur le banc
Banc à doubles prismes rectifié, trempé HF à 52-55HRC
Vitesse de broche ajustable par variateur électronique

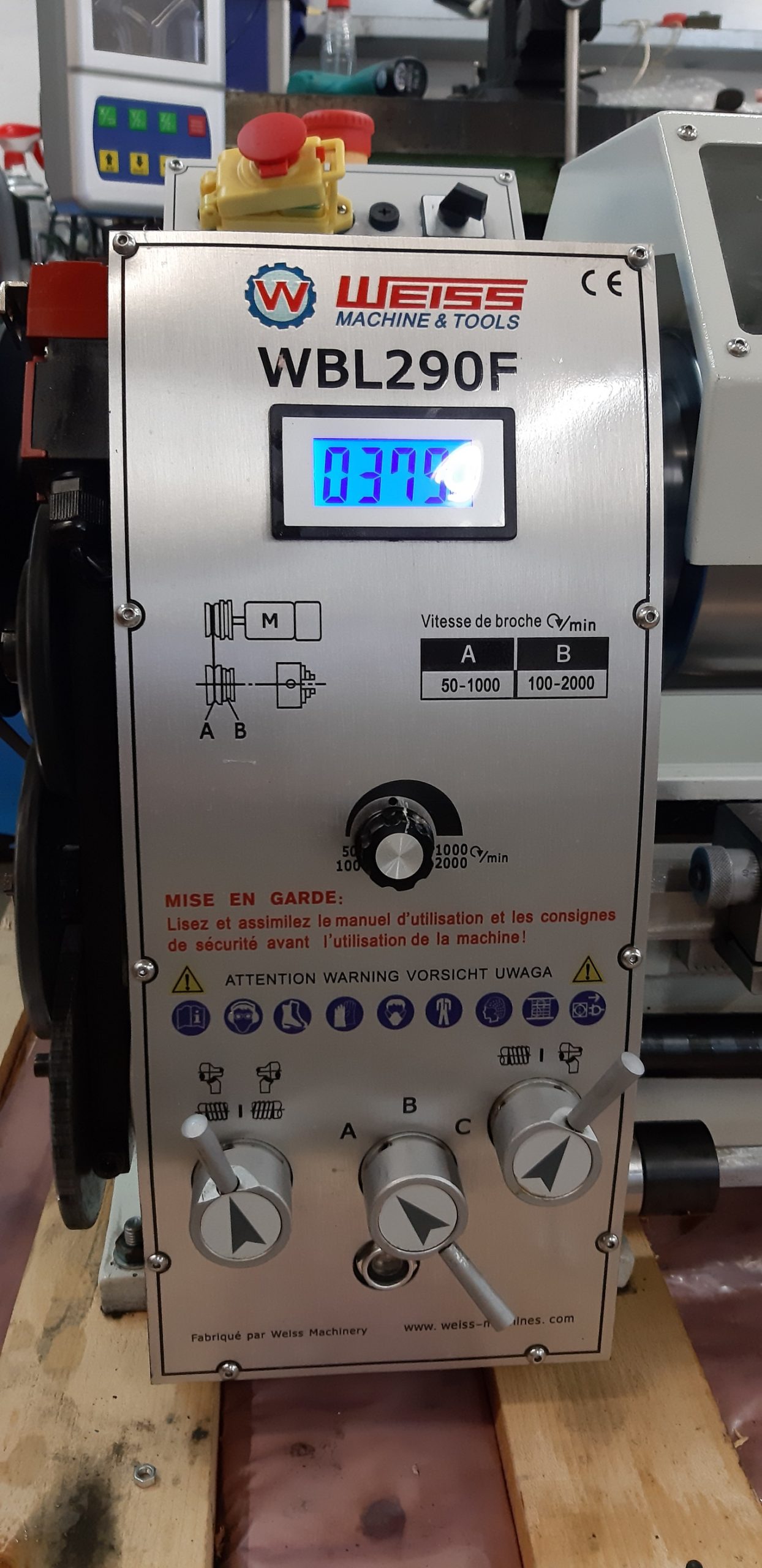

Affichage digital de la fréquence de rotation
Boîte d’avances et de filetages sous carter étanche
Avances automatiques sur les 2 axes
Barre de chariotage indépendante
Inverseur mécanique (balladeur en bain d’huile) pour filetages à gauches

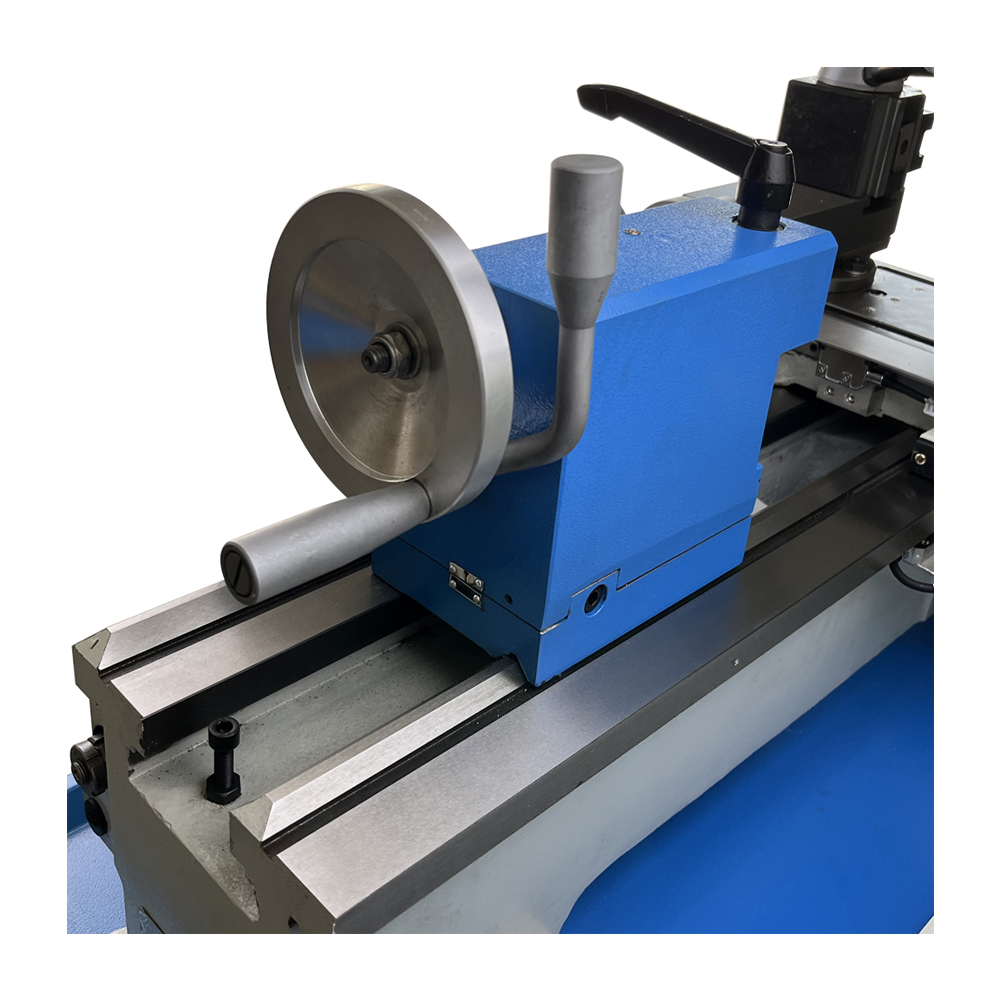

Blocage de la poupée mobile par excentrique
Réglage possible du jeu sur les 3 coulisses

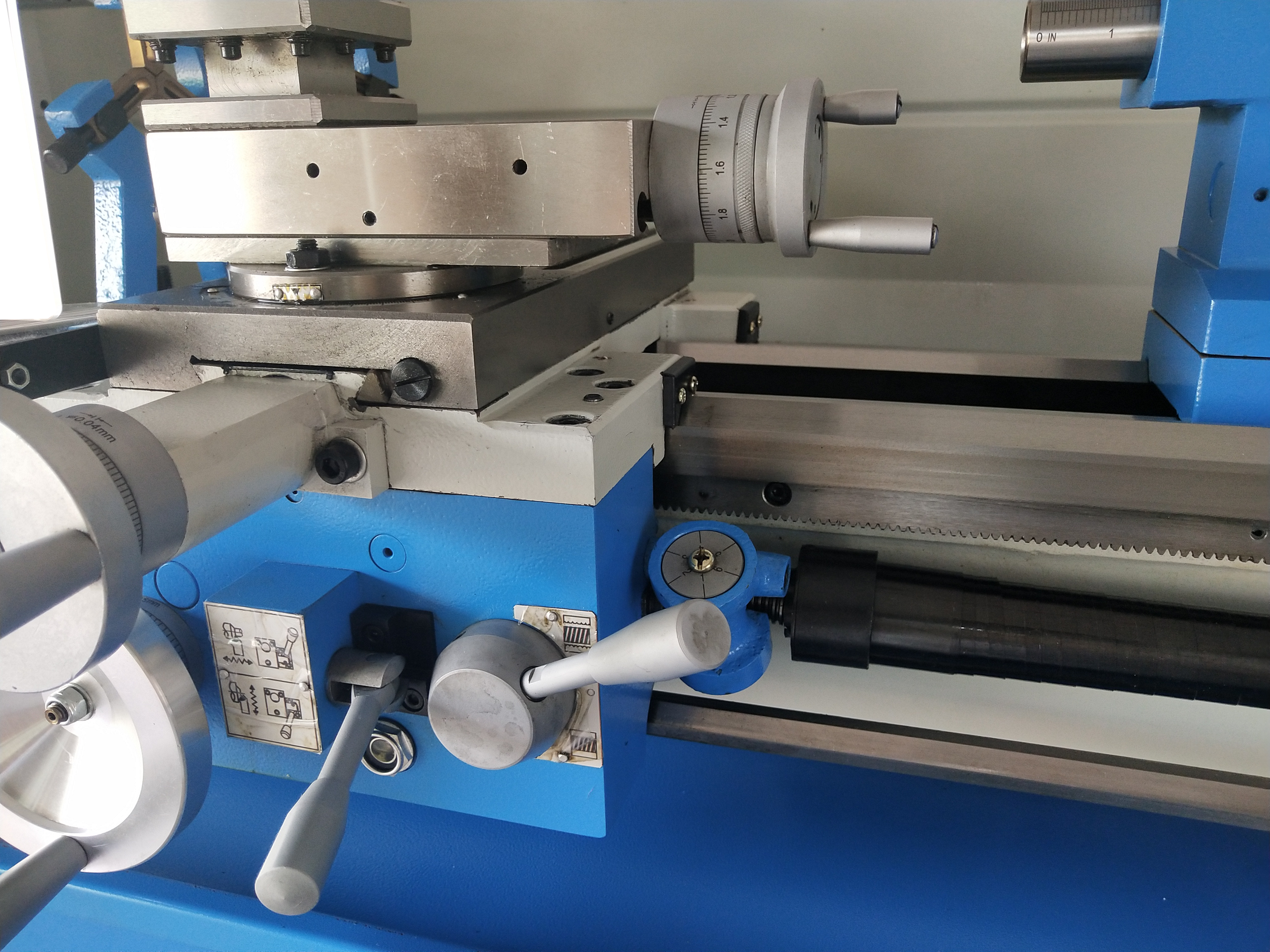

Butée de trainard réglable et débrayable

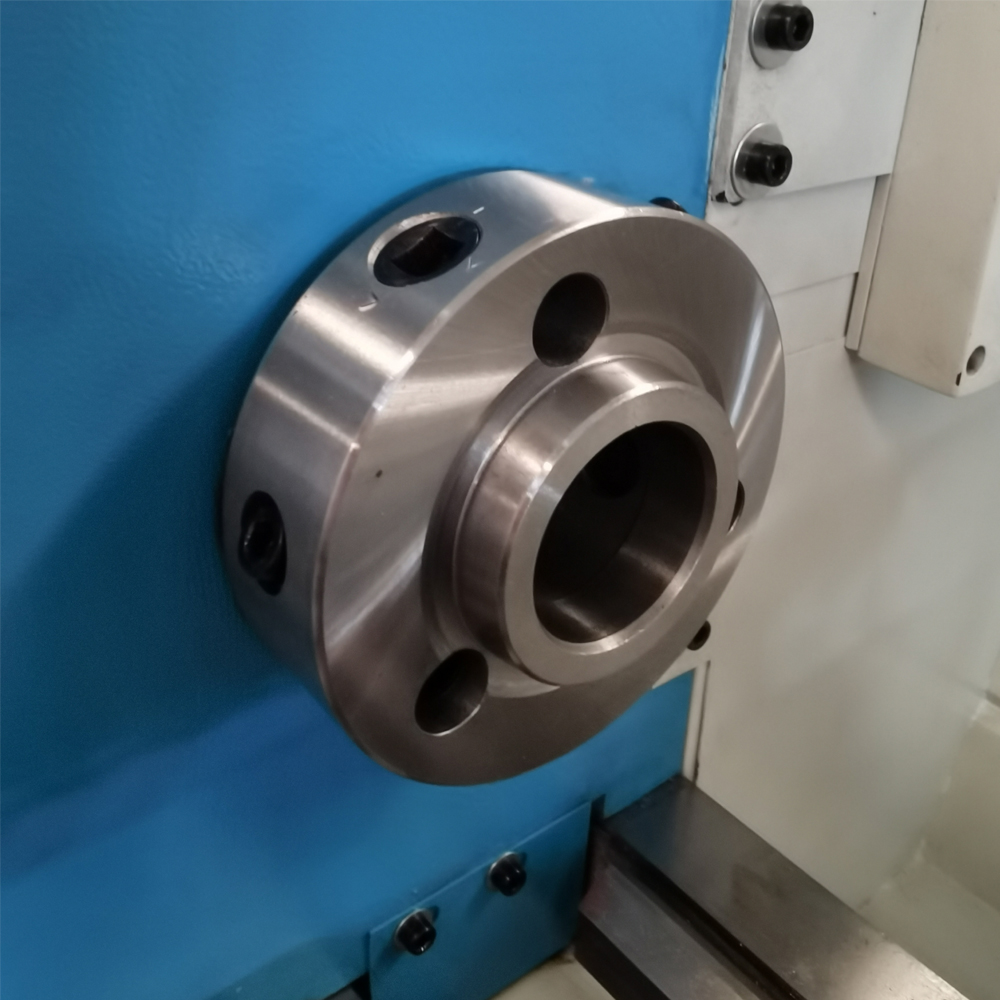

Nez de broche type Camlock D1-A4
Photos non contractuelles
DOCUMENTATION TECHNIQUE
VIDEO TECHNIQUE
2 990,00€ – 3 608,00€ HT
Questionsfréquentes.
Quelle différence entre « moteur asynchrone – boîte de vitesses – moteur brushless – variateur » ?
Quelles sont les normes de montage des mandrins sur les broches des tours Weiss ?
Quelles sont les normes de montage des mandrins sur les broches des tours Weiss ?
Description
CARACTERISTIQUES TECHNIQUES
| Nom commercial | WBL290F | ||||||||||
| Référence Weiss | 10103295 | ||||||||||
| Distance entre-pointes | 750mm | ||||||||||
| Diamètre de passage maxi sur le banc | Ø290mm | ||||||||||
| Diamètre de passage maxi sur la coulisse transversale | Ø170mm | ||||||||||
| Largeur du banc | 180mm | ||||||||||
| Cone de la broche | CM5 | ||||||||||
| Ajustage de la vitesse de broche | Variable par potentiomètre | ||||||||||
| Diamètre de passage dans la broche | Ø38 mm | ||||||||||
| Plage de vitesse de rotation | 50-2000trs/min | ||||||||||
| Plage de vitesses d’avances transversales | 0.02-0.28mm/tr | ||||||||||
| Plage de vitesses d’avances longitudinales | 0.07-0.40mm/tr | ||||||||||
| Plage de filetages Withworth | 8-56 filets au pouce | ||||||||||
| Plage de filetages métriques | 0.2-3.5mm | ||||||||||
| Course du chariot supérieur | 50mm | ||||||||||
| Course du chariot transversal | 145mm | ||||||||||
| Course du fourreau de contre-poupée | 80mm | ||||||||||
| Cone du fourreau de contre-poupée | CM3 | ||||||||||
| Moteur et voltage | 1500W – 230V monophasé | ||||||||||

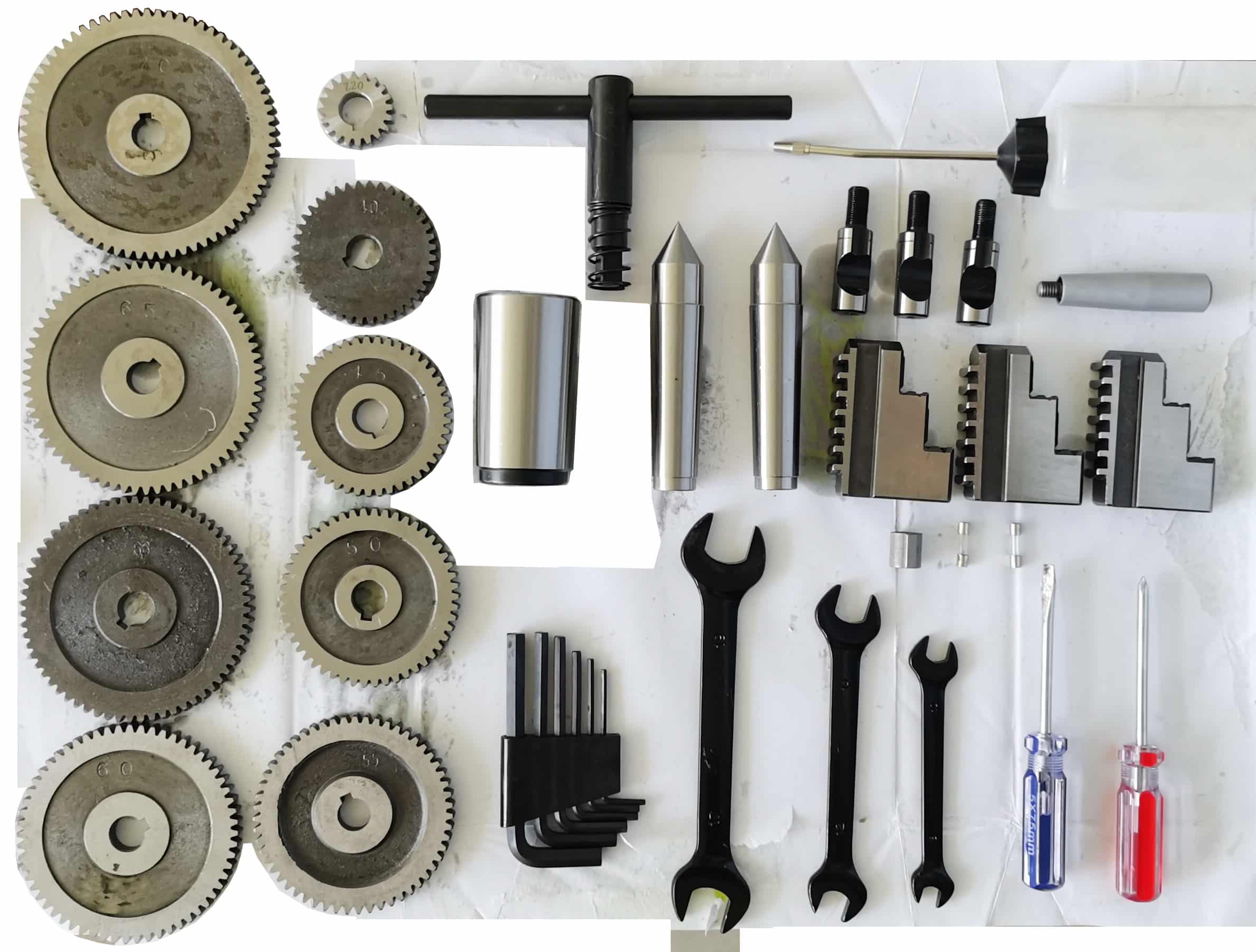

EQUIPEMENT STANDARD

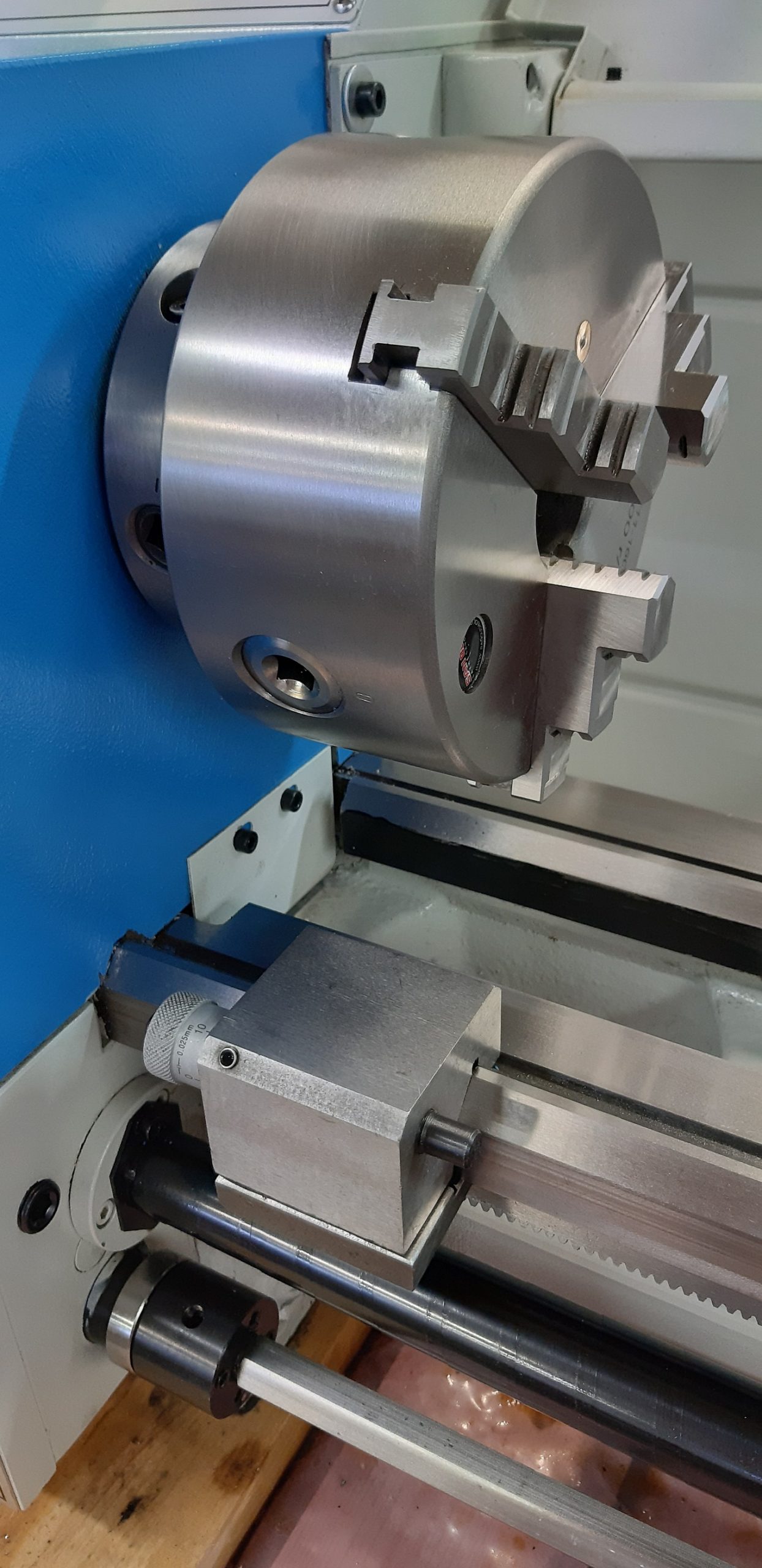

– Mandrin 3 mors Ø160mm (mors M1 et M2)
– Pointes sèches

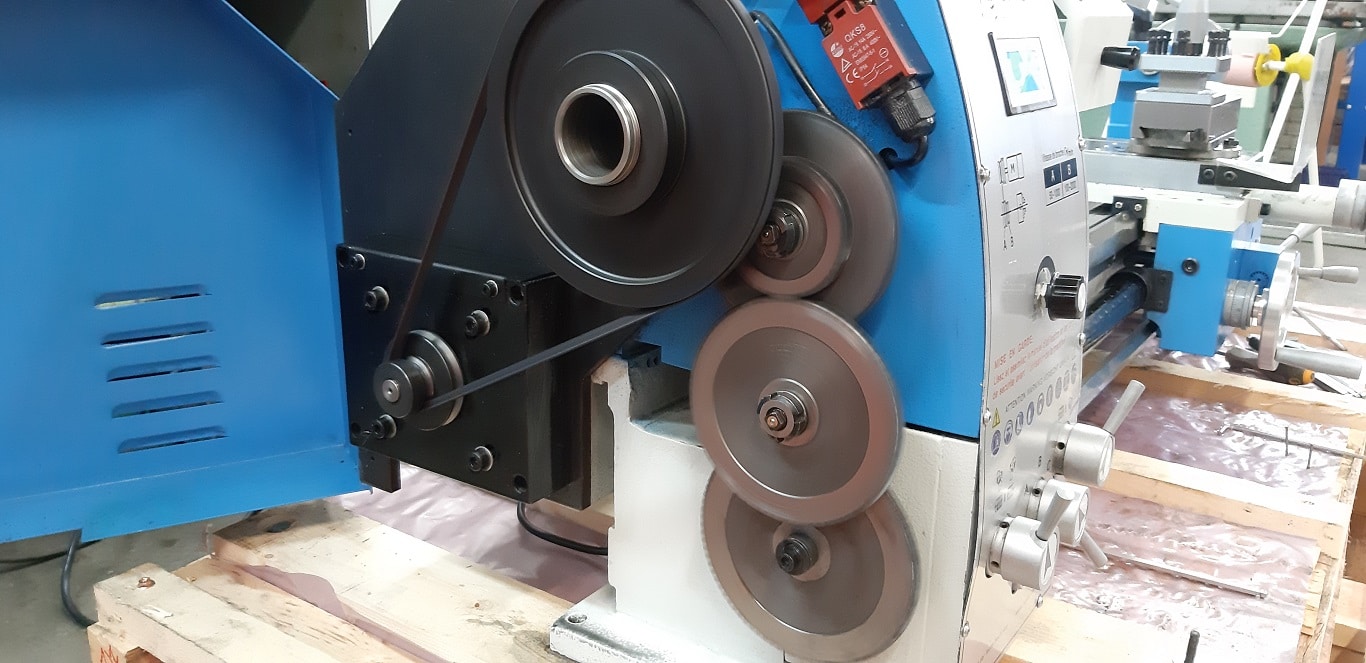

– Jeu de pignons pour filetages et avances
– Bac de récupération des copeaux et huile de coupe
– Montre à retomber dans le pas
– Butée de traînard réglable
– Documentation technique
Additional information
| Weight | 220 kg |
|---|---|

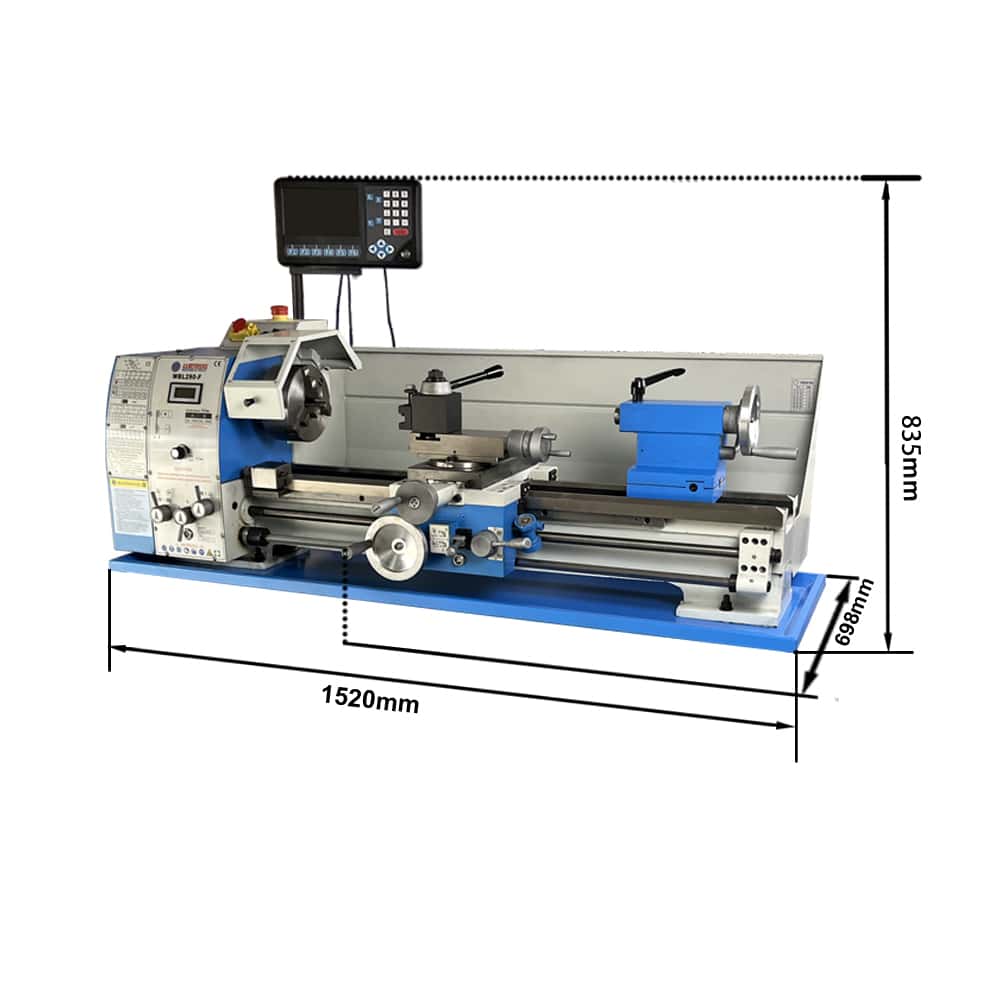

| Dimensions | 1400 × 700 × 700 mm |
| Configuration technique | Standard, Visu2axes |
