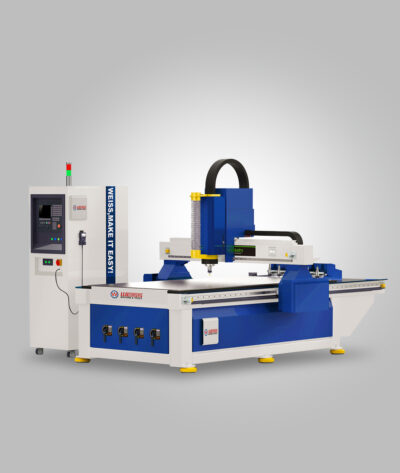

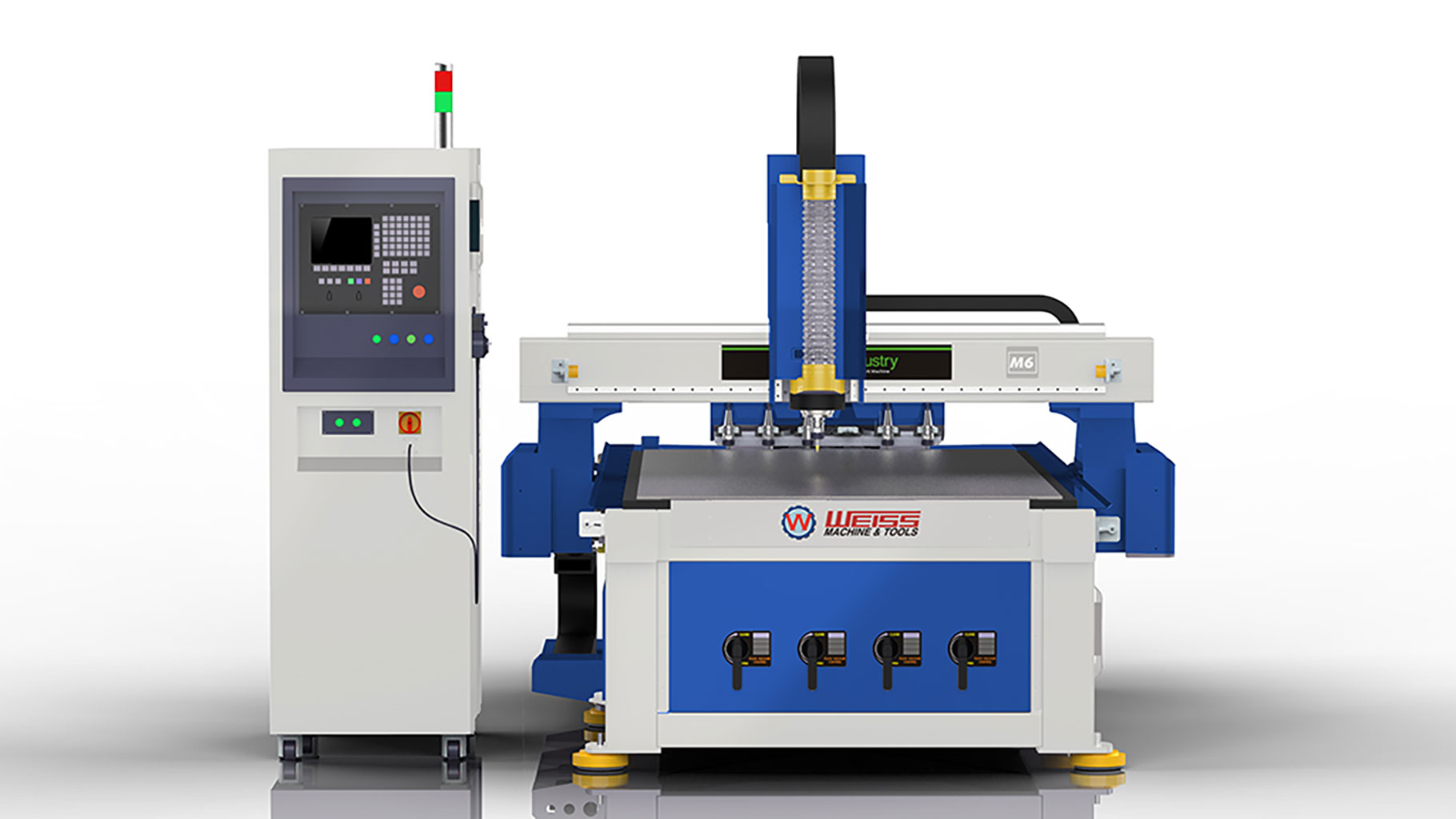

FRAISEUSE GRAND FORMAT / GRAVEUSE CNC TYPE CM6
DESCRIPTION DU PRODUIT
Fraiseuse à commande numérique grand format permettant la découpe, le fraisage et la gravure dans la plupart des matières y compris aciers et inox grâce à la puissance généreuse de la broche et la présence d’une centrale de micro-pulvérisation. Guidage des éléments mobiles sur rails linéaires à patins précontraints. Mouvements rapides, souples et précis via servomoteurs.

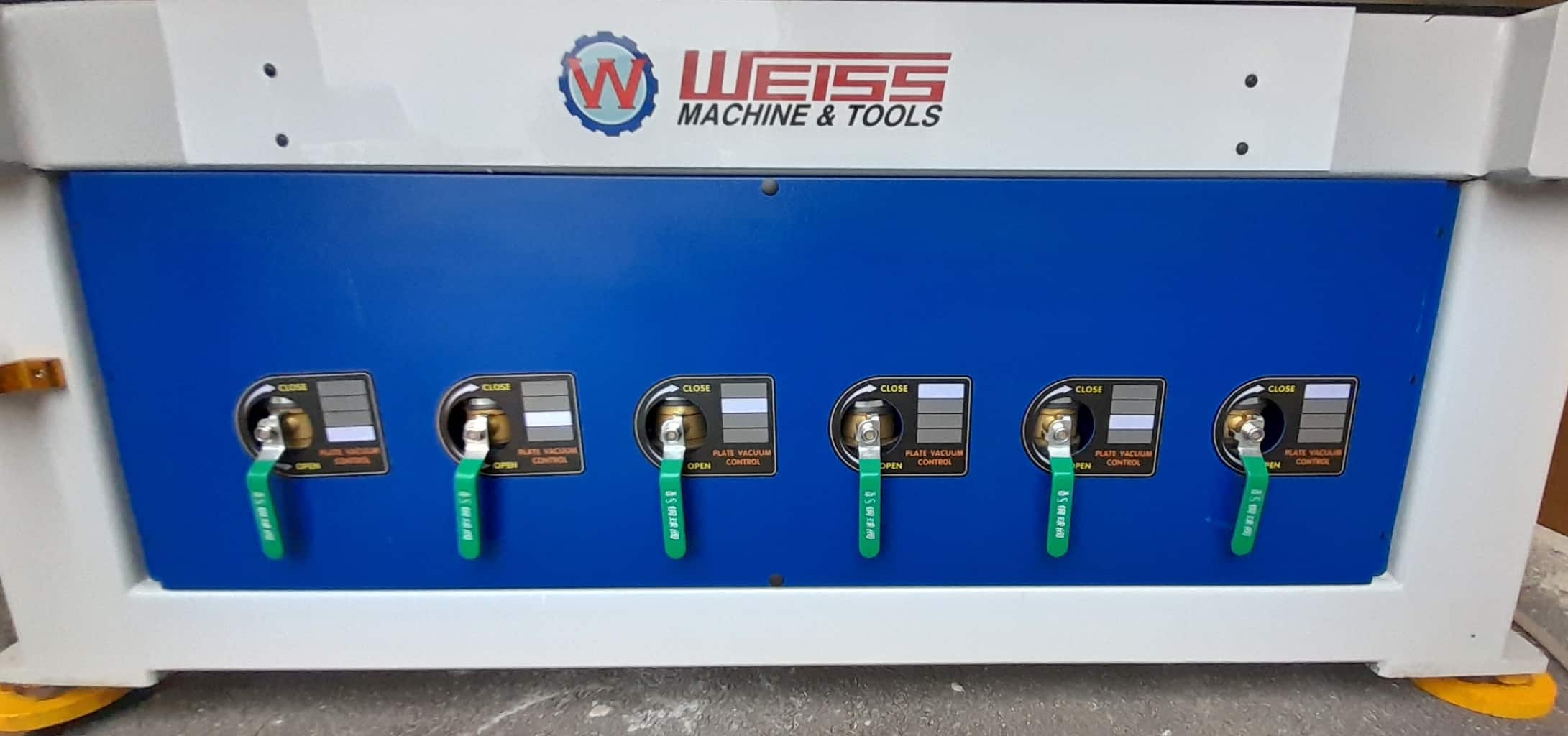

Table à dépression multi-zones sélectionnables pour un maintien optimal des plaques à usiner

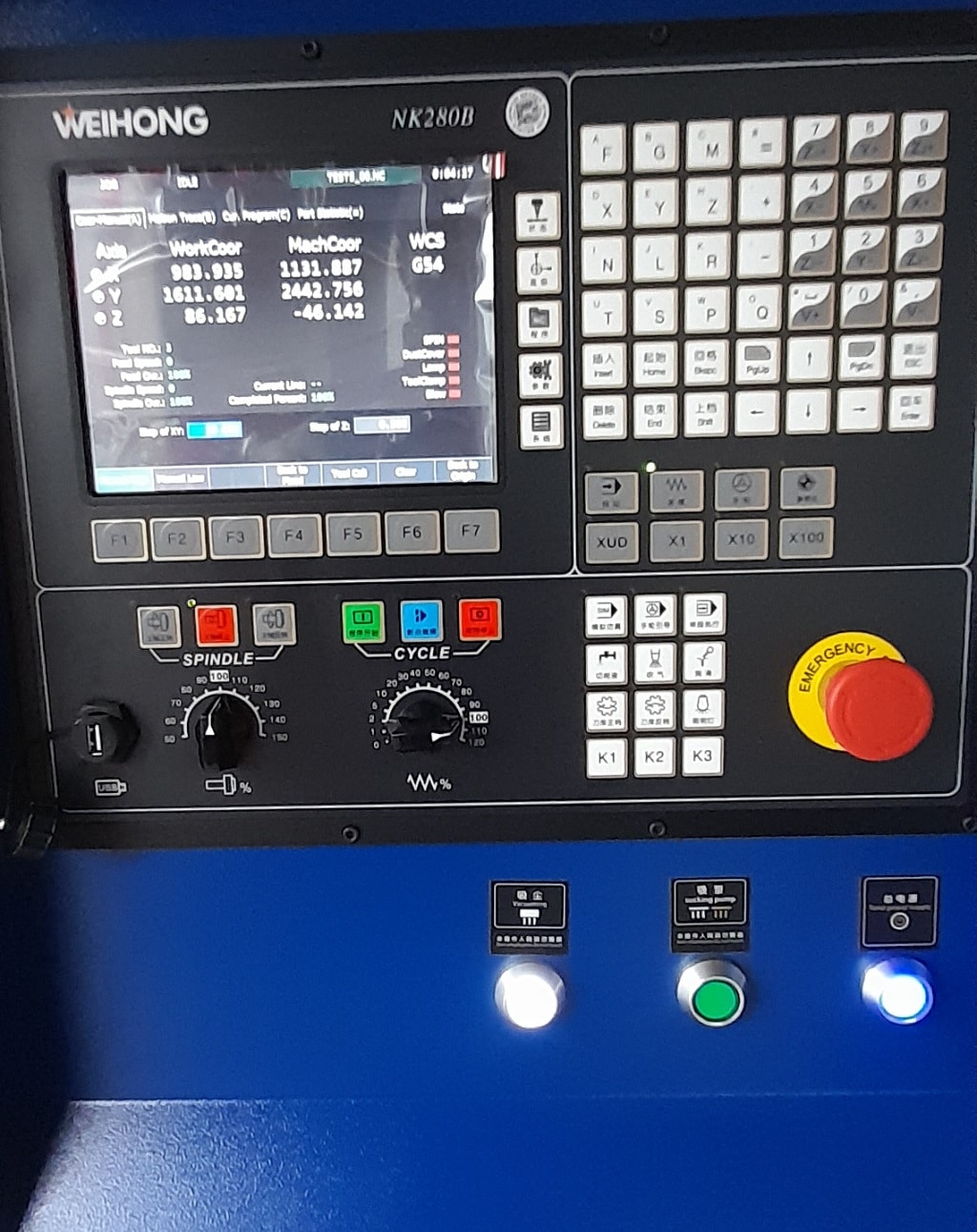

Le directeur de commande WEIHONG NK280 permet un pilotage intuitif et convivial. La génération des parcours d’outils et du code machine est confiée au logiciel de CFAO français Type Edit (post-processeur optimisé inclus).
De part sa puissance, sa précision, sa stabilité et son encombrement optimisé, cette défonceuse est appréciée des métiers de l’enseigne, de l’agencement, de la PLV, mais aussi des menuisier, tabletiers, fabricants de mobilier, équipementiers automobiles…
DOCUMENTATION TECHNIQUE
46 200,00€ – 72 462,00€ HT
Pour un projet d’investissement concernant l’une nos solutions CNC, nous recommandons une prise de contact qui nous permettra de bien définir votre besoin et ainsi vous proposer la machine et ses périphériques (outils, logiciel CFAO, extraction des copeaux etc…), ainsi qu’une démonstration d’usinage personnalisée en travaillant sur vos dfn, préalablement à l’établissement du devis
Surfaces de travail et schémas d'implantations téléchargeables
46 200,00€ Implantation CM6-2513
59 907,00€Implantation CM6-3015
67 095,00€Implantation CM6-3020
72 462,00€Implantation CM6-4020
Questionsfréquentes.
Quelle différence entre « moteur asynchrone – boîte de vitesses – moteur brushless – variateur » ?
Quelles sont les normes de montage des mandrins sur les broches des tours Weiss ?
Quelles sont les normes de montage des mandrins sur les broches des tours Weiss ?
Description
CARACTERISTIQUES TECHNIQUES
| Nom commercial | WEISS CM6 | |
| Origine constructeur | Corée (CR) / Chine (CN) / France (FR) | |
| Dimensions de travail | Personnalisable | |
| Déplacements axes X et Y | Racks pignons/crémaillères hélicoïdaux | |
| Déplacement axe Z | Vis à billes / double noix précontraintes | |
| Rails de guidage axes X et Y | Rails Hiwin 30x30mm / patins précontraints | |
| Rails de guidage axe Z | Rails Hiwin 25x25mm / patins précontraints | |

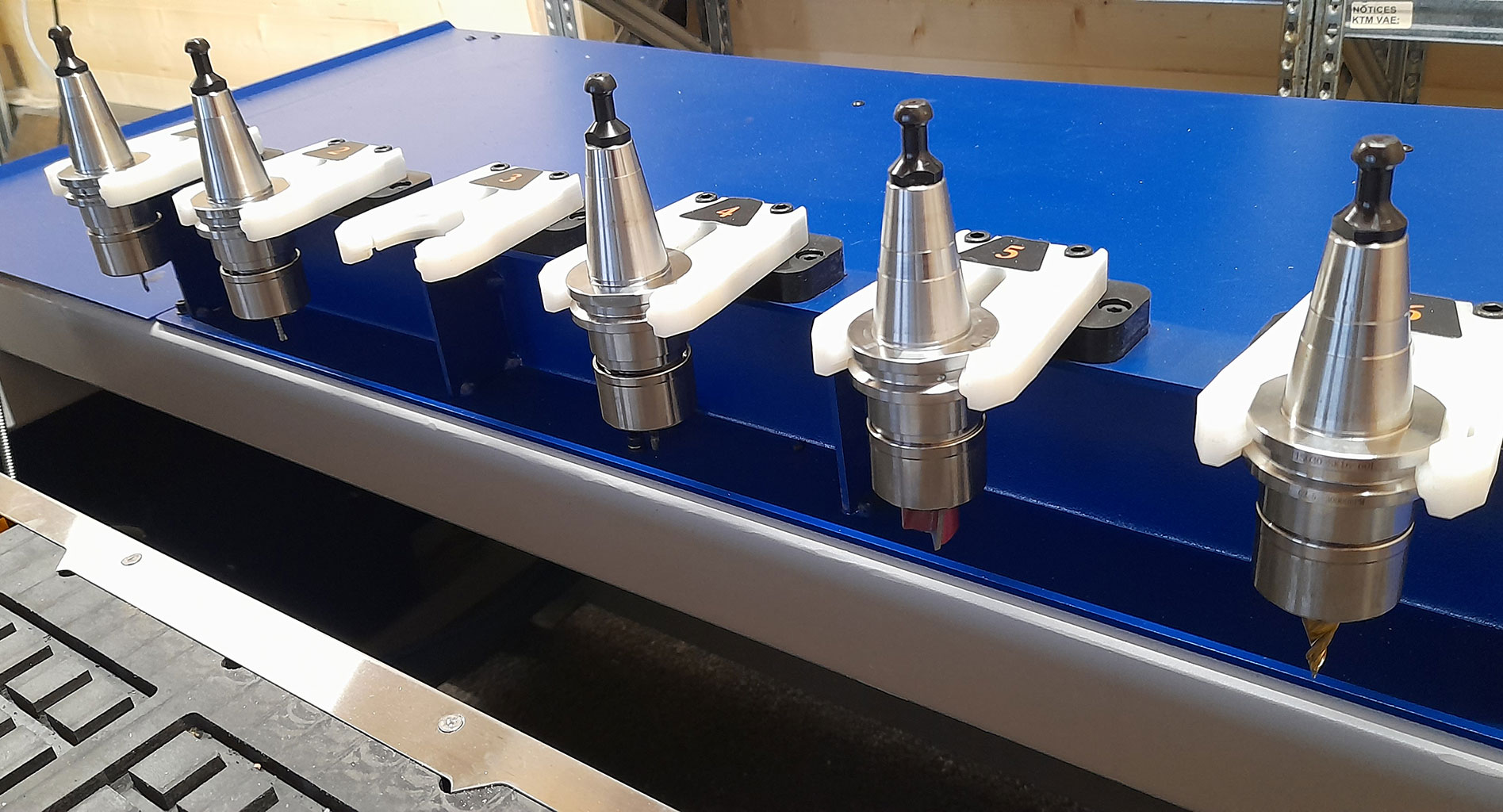

| Changeur d’outils (STD 6) | Aligné en fond de table / préhension pneumatique | |
| Puissance de broche | 9Kw | |
| Vitesse de rotation maxi | 24 000trs/min | |
| Vitesse de déplacement rapide maxi (G0) | 30 000mm/min | |
| Vitesse de déplacement travail maxi (G1-G2-G3) | 15 000mm/min | |
| Précision en répétabilité | 0.01mm | |
| Précision en positionnement | 0.02mm | |
| Pompe à vide | 7.5Kw / 520m3/h – 400V | |
| Directeur de commande | Weihong NK 280 | |
| Encombrement au sol et poids | Fonction de la surface de travail (voir FT) |
EQUIPEMENT STANDARD
– Table avec dépression multi-zones sélectionnables
– Magasin 6 outils avec changement automatique

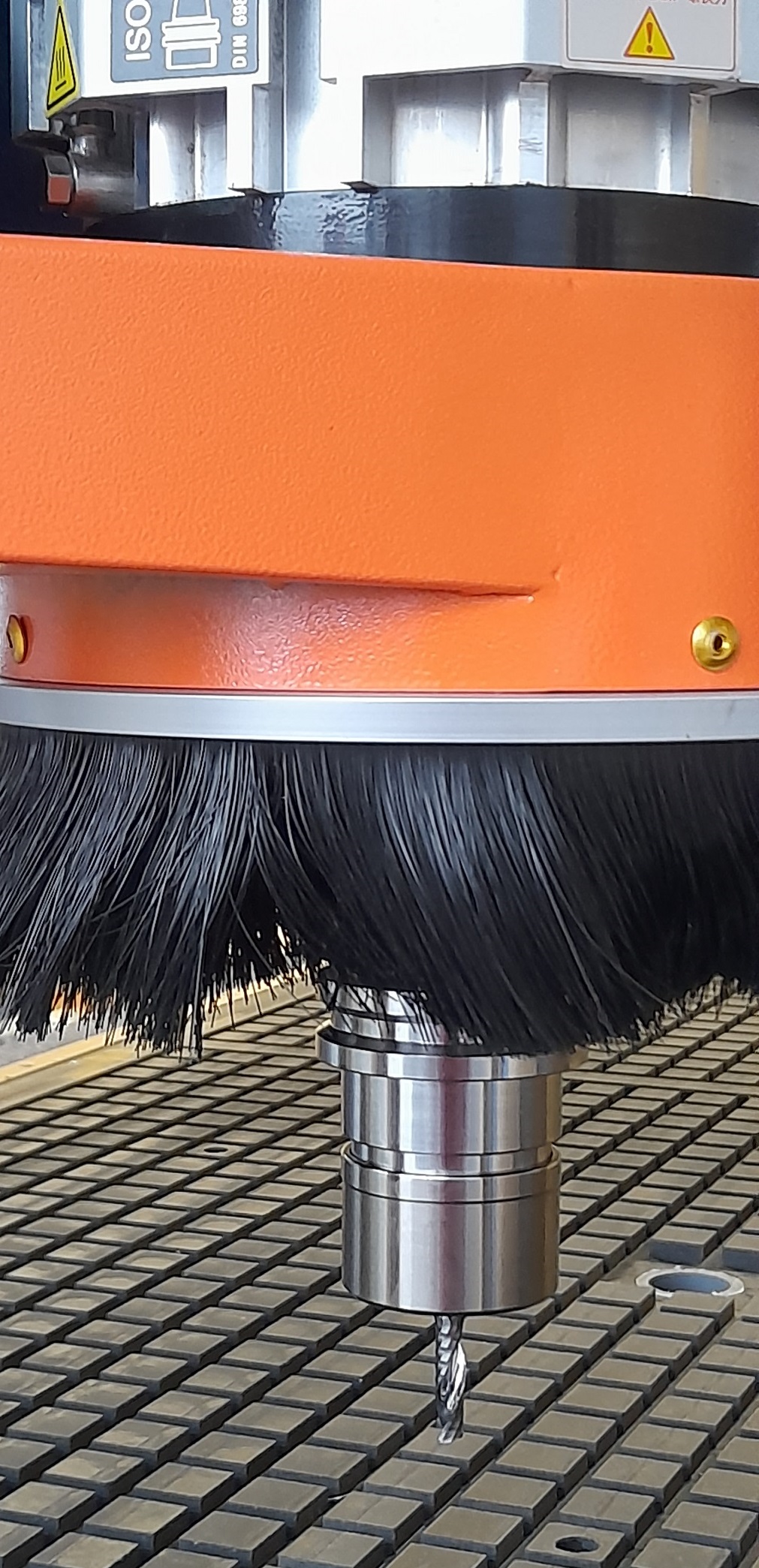

– Broche haute fréquence 24000trs/min
– Directeur de commande WEIHONG NK280
– Logiciel C.F.A.O Type Edit 2D-2.5D-3D avec post-processeur

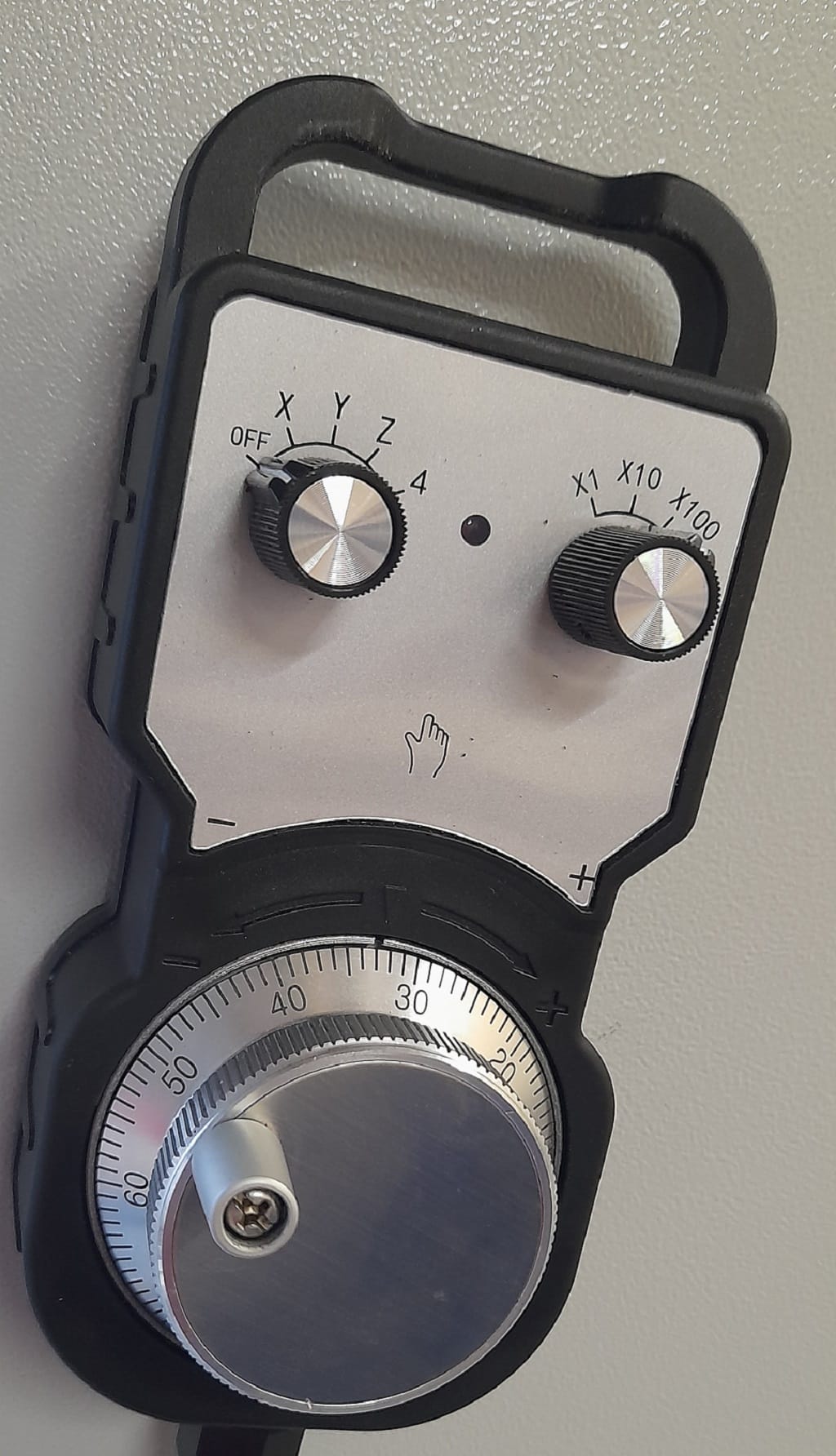

– Manivelle électronique de contrôle d’axes XYZ
– 6 patins de nivellement antivibratoires

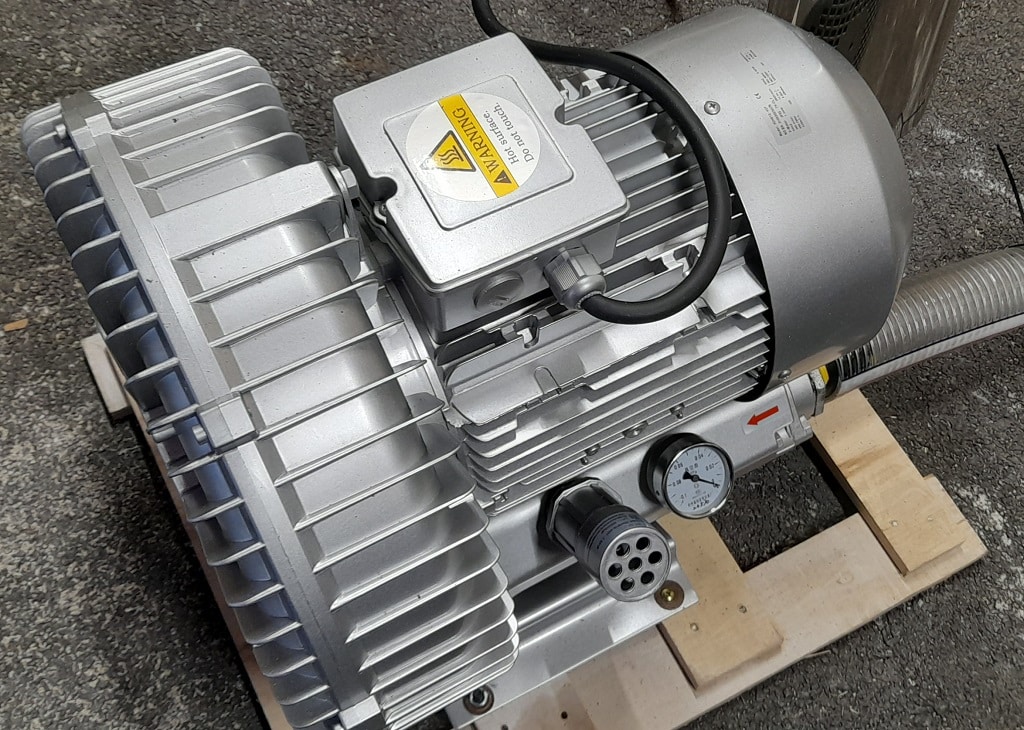

– Pompe à vide 7.5Kw – 520m3/h
– Centrale de micro-pulvérisation avec flexible

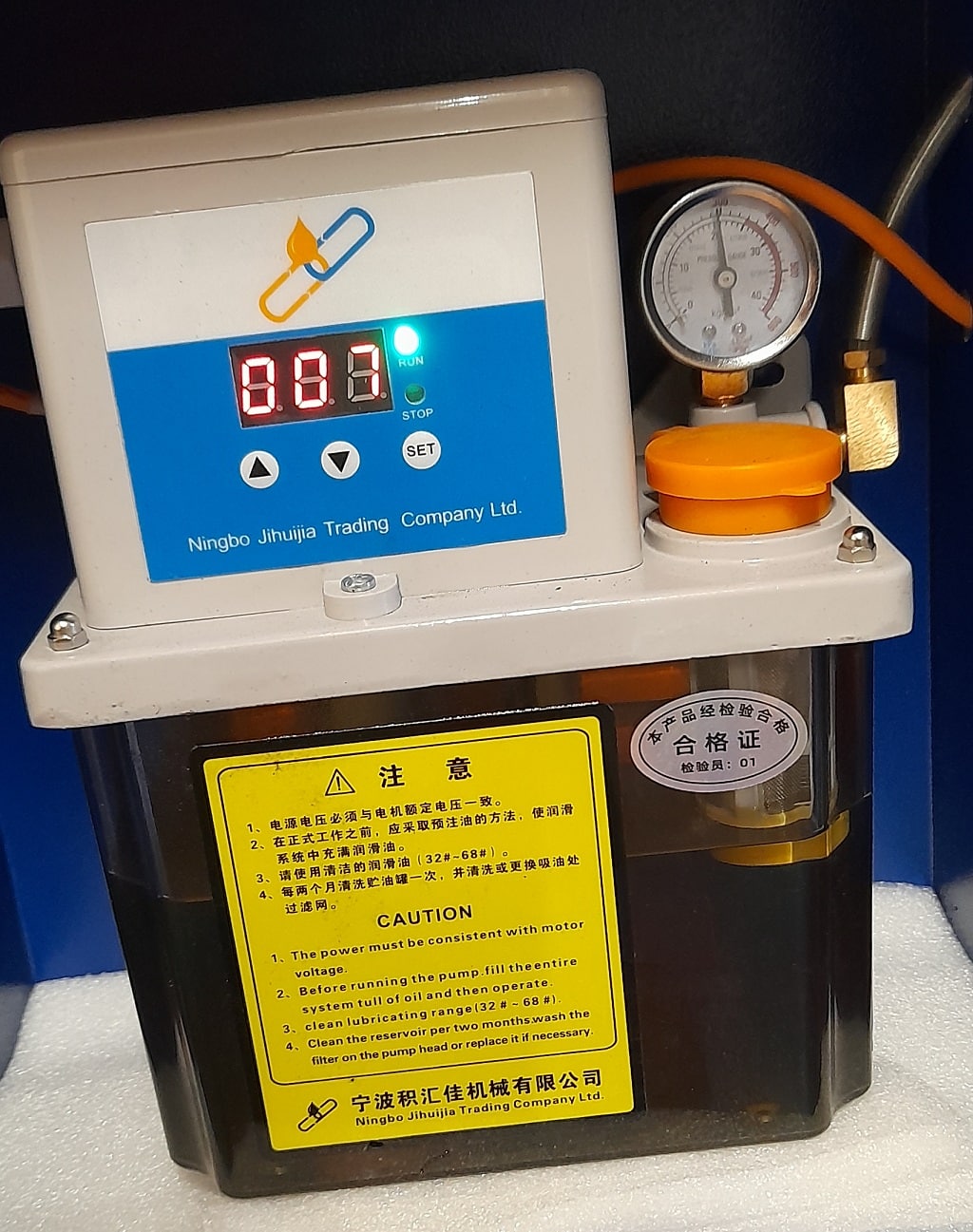

– Graissage centralisé automatique rails de guidage et vis à billes
– 5m de tuyau d’aspiration Ø100mm avec spirale métallique
– Cartérisation ou clôture mécano-soudée CE avec barrière immatérielle à coupure instantanée
– Documentation technique et certificat de conformité CE
Informations complémentaires
| Poids | 2200 kg |
|---|---|
| Dimensions | ND |
| SURFACE DE TRAVAIL | 1300X2500mm, 1500x3000mm, 2000x3000mm, 2000x4000mm |
